アスターホビー製 １/３２ ４５ｍｍ（１番ゲージ） ビッグボーイの運転室
引き続き、アスターホビー製 １/３２ ４５ｍｍ（１番ゲージ） ビッグボーイの運転室の各機器を見ていきます。
⑥ ： 焚口
焚口です。石炭焚き・木炭焚きなら焚口戸がありますが、ガス焚きのためか、焚口戸はありません。
ガスバーナーです。火室の長さに合わせてか、長いです。

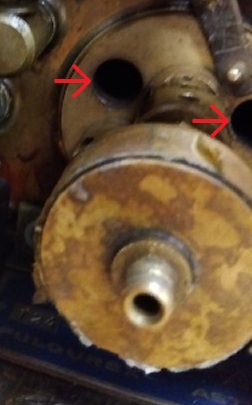

ガスバーナーを焚口から挿し込んだ画像です。焚口がやや大きく感じるのですが、ガスバーナーの形状・大きさの影響でしょうか？？？。よく見ると、穴があります（→ →）。燃焼に必要な空気（二次空気）の取り入れ口かと思われます。
⑦ ： 汽笛弁（ホイッスルバルブ）

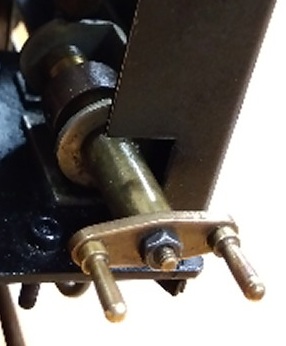

汽笛弁（ホイッスルバルブ）です。汽笛は安全に関わる大切な機器です。

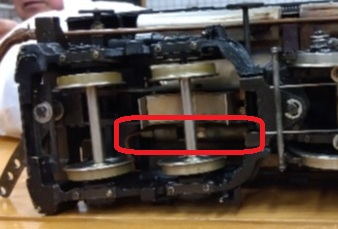

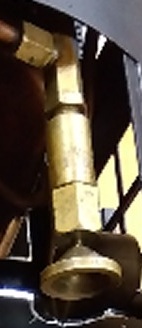

汽笛（ホイッスル）は、火室の下、第１従輪の車軸の上にあります（□内）。
重低音で鳴動するとよいのですが、小さいがゆえ、甲高い音で鳴るかと思われます。
⑧ ： 圧力計

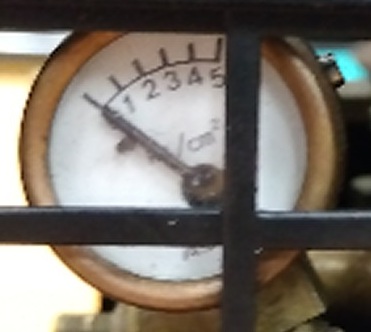

ボイラーの圧力計です。最大目盛は、５ｋｇｆ／ｃｍ２です。

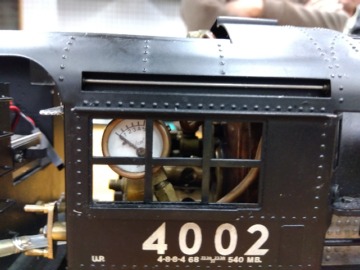

３.５／５インチゲージのライブスチームの場合、テンダーもしくは次位に連結した乗用台車に乗って運転操作しますので、文字板は後ろ方向を向いていますが、この機関車では、非公式側を向いています。走行中、線路の横から見ていることが多いからでしょうか？。
⑨ ： ネジ式逆転機
ネジ式逆転機です。

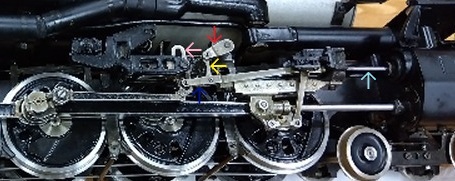

ハンドルを回すと、逆転棒、逆転軸腕、釣リンク腕（↓）、釣リンク（←）、加減リンク（←）、心向棒（↑）を動かし、また、クロスヘッドの動きからの結びリンク、合併テコの動きと組み合わさって、弁心棒（↑）が動きます。
（その５へ戻ります） （その７に続きます）
