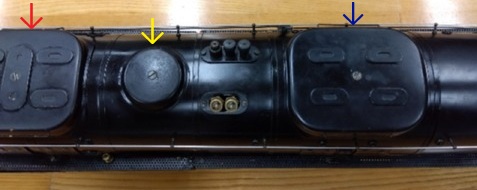

引き続き、アスターホビー製 １/３２ ４５ｍｍ（１番ゲージ） ビッグボーイを見ていきます。画像の左側が機関車の前方向で、エンジン部を上から見た画像です。
左端がマレー式の前方の動輪用の砂箱（↓）で、
その後ろは、蒸気溜（↓）、安全弁、後方の動輪用の砂箱（↓）の順です。
蒸気溜に比べて、砂箱が大きく感じます。峠越えで、長い連続勾配を走行するためでしょうか？。

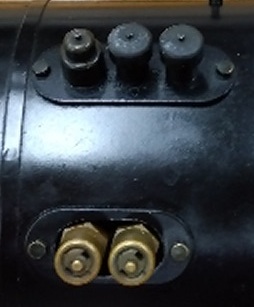

安全弁です。蒸気溜のすぐ後ろにあります。ボイラーの真上ではなく、少し離れた位置にあり、なんと５個あります。
蒸気発生能力が高くて、２個では蒸気の噴出能力が足りないのでしょうか？。
なお、模型（ライブスチーム）では実働するのは、公式側よりの２個のようです。

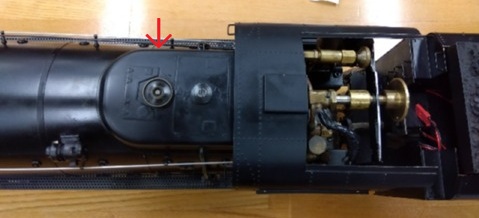

２つ前の画像の少し後方で、エンジン部の最後部です。
運転室の前方にあるのは、蒸気分配箱（↓）だそうです。
蒸気分配箱は運転室の中にあるものだと思っていましたので、ちょっとびっくりです。

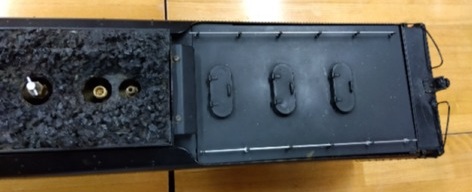

テンダー部です。実機では、前方に石炭を、後方に水を積載するようです。前方の石炭の下方にも水を積載しているのかもしれません。石炭より水の方が大量に必要ですから。

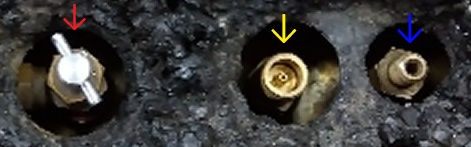

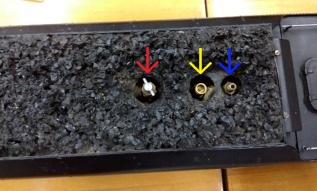

左の画像をアップで見たのが、右の画像です。石炭を積載しているように見えますが、模型では石炭を積載しているように模した蓋であり、その下に、ブタンガスタンクを搭載しています。つまり、ブタンガス焚きのライブスチームです（仕様によると、木炭焚きとブタンガス焚きのどちらもできるようです）。これ（↓）がバルブで、開くとガスバーナーにブタンガスが送られます。ここ（↓）からタンクにブタンガスを注入します。後方の車両に積載したブタンガスボンベから供給を受けるときは、ここ（↓）に繋いでおくそうです。そうすれば、長時間の連続運転が可能になるものと思われます。

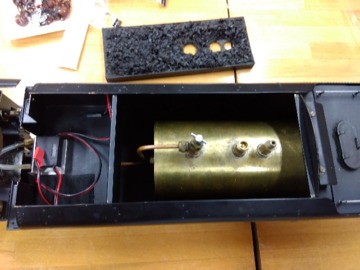

オーナーさまに、蓋を取って中を見せていただきました。タンクは円筒形のようです。
なお、前方（画像の左側）のコード類は、ラジコン制御用の器材だそうで、加減弁の開閉操作をするものと思われます。
バルブです。タンクの上からブタンガスを取り出すので、てっきりブタンガスは空気より軽いのかなと思ったのですが、調べてみると気体では空気より重く、液体だと水より軽いようです。加圧すると液体になり、体積が小さくなるようですので、タンク内には液体の状態で入っていて、バルブを開けると、圧力が下がって気化し、そして、空気と混ざって、バーナーで燃焼するのでしょうか？。

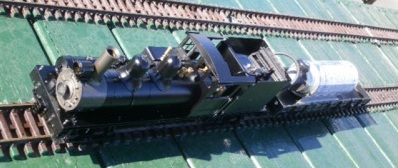

平成28年（2016年）1月24日に開催されました、 ”横浜ライブスチームクラブ”さまの月例運転会にお邪魔させていただいたときの画像です。シェイの後ろに連結された貨車の上に、ガスボンベを積載しています（接続状態は不明です）。
ところで、私はこれまで、ライブスチームの燃料として、石炭、オガ炭、燃料用アルコールを扱ったことがありますが、ブタンガスを扱ったことがありません。どんな特徴があるのでしょうか。手元にあるアスターホビーさまが1999年頃に制作された ”MANUAL ＆ CATALOG”によると、次の通りです。
＜ブタンガス焚きの特徴＞
・カセットコンロ用やライターのガス
・揮発引火性が高い。
・ボイラーの空焚きをしやすい燃料なので、水面計のチェックが必要
→単位重量当たりの熱量が石炭の２倍ぐらいあるようなので、空焚きをしやすいのでしょうか？。
・通風弁を開く必要がないので、ラジコンは１チャネル用のサーボモーターを加減弁又は逆転機に加工・取り付ければ、遠隔操作が簡単かつ手軽にできる。
・通風機が不要なので、点火から蒸気上げや、手動の運転（前後進切り替えやスピード調整）が比較的簡単（運転ビギナー向けに最適な燃料）
（注）ビッグボーイはボイラー形状により、通風機が必要。
・燃料補給は簡単だが、火気厳禁。火が消えていることを確認後、ボイラーに水を補給してから、燃料を補給すること。自動給水装置の付いている、ビッグボーイなどの運転では、基本的に給水は効かせ放しにして、運転する。
・始動時、各燃料補給系のパイプやジョイント類のチェック、特に経年変化によるラバーパイプのクラック（ひび割れ・亀裂）や劣化、硬化は厳禁。燃料補給系のゴムパイプ類は消耗品と考え、適宜新品と交換する。
・真夏の炎天下での運転は絶対に避ける。ガス焚きエンジンの運転の注意は、基本的に自宅にあるガスストーブやカセットコンロと同じ程度の配慮が必要。

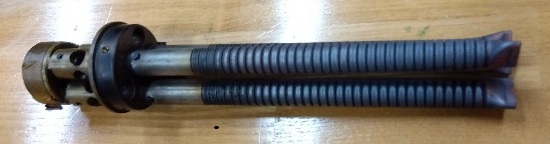

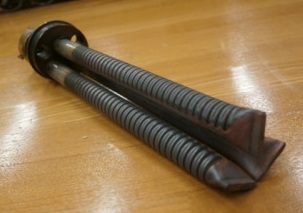

バーナーです。円筒が３本あり、その先端から炎が出るのかなと思ったのですが、先端は塞いであります。溝のようなところから炎が出るそうです。アルコール燃料のバーナー（例、斎藤製作所さまの船舶用スチームエンジン）とも、一般的なガスバーナーとも、家庭のガスコンロとも、形状が異なります。どのように燃焼をするのか、興味があります。
