５インチゲージ ビッグボーイの運転室

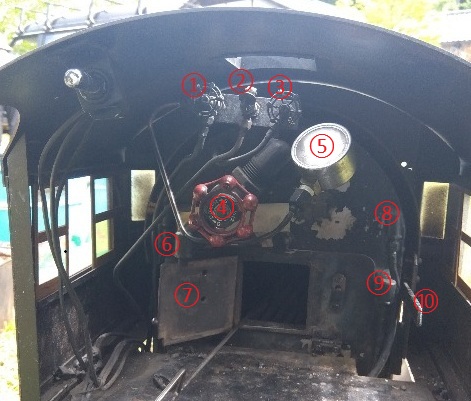

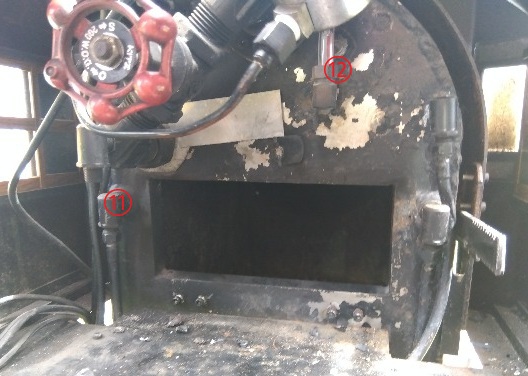

５インチゲージ ビッグボーイの運転室の各機器を見ていきます。なお、２枚目は、焚口戸を取り外した時の画像です。
① ： インジェクターグローブバルブ
インジェクターグローブバルブです。
インジェクターは、運転室の下、公式側寄りにあります。内側に隠れており（↑）、横からは見えません。

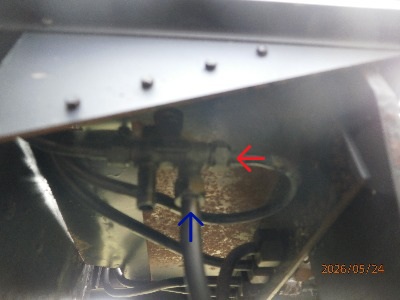

インジェクターです。下から見上げるように撮影しました。インジェクターグローブバルブを開けると、ここから蒸気が送り込まれます（←）。また、水コックを開けると、テンダーの水槽の水が、ここから（↑）送り込まれます。

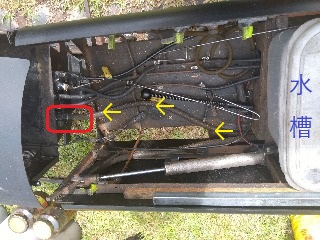

運転室後部からテンダーの前部までを上から見た画像です。テンダーの水槽（画像右端）から水が、← ← ← とエンジン部方向に送られます。
前の画像の□内をアップして見た画像で、エンジン部側との接続箇所です。テンダーの水槽から水は、ここまで来ており（←）、水コック（←）を開けると、インジェクターに送られます。

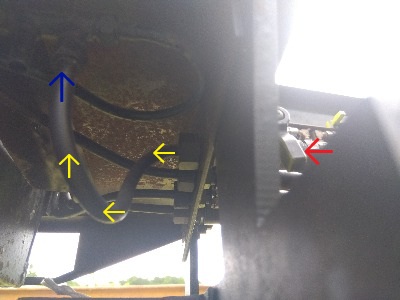

水コック（←）やインジェクター付近を下から見上げた画像です。水コック（←）を開けると、テンダーの水槽の水は、← ← ↑ と送られ、ここから（↑）インジェクターに送り込まれます。
② ： 汽笛弁（ホイッスルバルブ）
汽笛弁（ホイッスルバルブ）です。上から見た画像です。では、汽笛（ホイッスル）はどこにあるのでしょうか？。次回、確認します。
（その３へ戻ります） （その５に続きます）
