５インチゲージ ビッグボーイの運転室
引き続き、５インチゲージ ビッグボーイの運転室の各機器を見ていきます。なお、２枚目は、焚口戸を取り外した時の画像です。
④ ： 加減弁ハンドル（続き）
これは煙室の前部や配管類の一部を取り外した状態の画像です。加減弁を通り火室内の配管を通った蒸気は、大煙管（→）に入り、煙室側から出てきます。アップして見たのが右の画像です。そして、→ ↓ ↓と通り、煙室の下から出たところで、前の蒸気室・シリンダー方向と、後ろの蒸気室・シリンダー方向に分岐します。これ（↓）は、前の蒸気室・シリンダーに向かう方です。なお、火室に入ってから煙室側に出てくる間、過熱されるものと思われます。

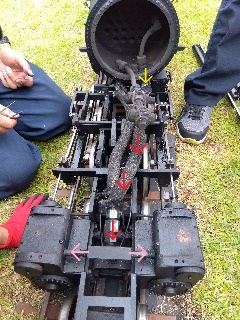

こちらも煙室の前部や配管類の一部を取り外した状態の画像です。前の画像の↓は、この画像のこの位置（↓）です。前の蒸気室・シリンダーへは、フレキシブルチューブを↓ ↓ ↓と進み、左右に分岐し（← →）、それぞれ蒸気室に入ります。
⑤ ： 圧力計
ボイラーの圧力計です。火を入れた後の画像で、０.５ＭＰａ弱を指しています。１枚目の画像の通り、上方向を向いています。

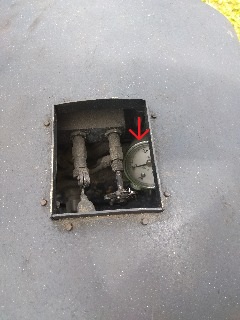

運転室の天井の一部を開けてあり、圧力計（↓）はその方向を向いており、運転中、その開いているところから、圧力計と水面計を見ることができるのです。

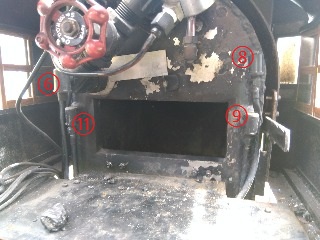

⑥⑧⑨⑪ ： チェックバルブ（給水逆止弁）
給水装置は、インジェクター１基、ハンドポンプ１基、軸動ポンプ３基の計５基です。そのうち、ハンドポンプと軸動ポンプ１基のチェックバルブは共有しており、チェックバルブ（給水逆止弁）は４個です。
⑦ ： 焚口戸
焚口戸です。画像は開いた状態で、左側に開きます。実機の焚口戸のつくりは不明ですが、ショベルを右手に持って投炭する場合は、左側に開いた方が投炭し易いと思います。
焚口戸を閉じた状態です。のぞき穴（← ←）から燃焼状態を確認することができ、画像は火を入れた状態に撮影したので、炎が見えます。もし、暗くなっていたら、火が消えたのかもしれません。また、ここから二次空気を取り込み、石炭の完全燃焼に寄与するものと思われます。
焚口戸を取り外すことができます。左の画像がその状態です。取り外した焚口戸が、右の画像です。火格子をセットするとき、運転終了し火を落とすとき（燃え残った石炭をショベルで掬って取り出すとき）、火格子を取り出すとき、焚口戸を取り外すとやりやすくなります。
