５インチゲージ ビッグボーイの運転室
引き続き、５インチゲージ ビッグボーイの運転室の各機器を見ていきます。なお、２枚目は、焚口戸を取り外した時の画像です。
⑩ ： 逆転機
逆転機です。テコ式ともネジ式とも異なります。下側に溝がいくつもあり、引く押すして、受け側に溝を差し込んで固定するものと思われます。

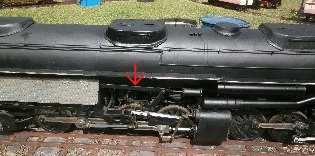

逆転機は逆転棒と一体であり、前方向に伸びています（↓）。画像は後方の走り装置ですが、前方の走り装置をどのように連動させているのでしょうか？。今度、確認します。
⑫ ： 水面計
水面計です。横（テンダー側）から見ると、圧力計の向こうにあります。

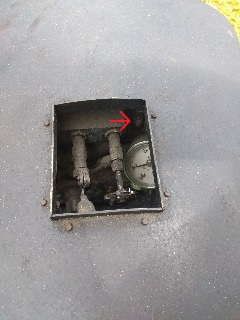

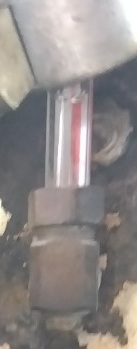

火を入れたら、水面計と圧力計は常に監視する必要がありますので、走行中・運転中に見える必要があります。横（テンダー側）からだと、前の画像の通りやや見づらいのですが、運転室の天井の一部が空いており、斜め上からそこを見ると、見えるのです（→）。アップして見たのが右の画像です。
テンダー

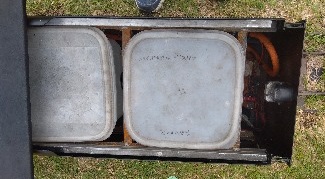

次にテンダーを見ていきます。テンダー後方にポリエチレン製の水槽が２つあります（↓ ↓）。上から見たのが右の画像です。
時間を戻します。テンダー最前部公式側寄りにハンドポンプ（↓）があります。

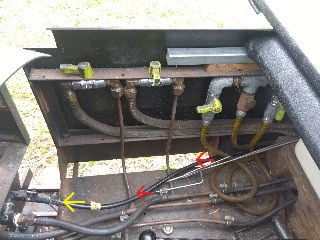

テンダー前部非公式側寄りを撮影した画像です。ハンドポンプから送り出された水は、← ← ← とエンジン部に向かいます。
（その６へ戻ります） （その８に続きます）
