７.５インチゲージ Ｃ６２４８の運転室
引き続き、７.５インチゲージ Ｃ６２４８の運転室の各機器を見ていきます。
⑬ ： ドンキーポンプ（給水ポンプ）の圧力計
ドンキーポンプ（給水ポンプ）の圧力計です。 最大目盛は、１０ｋｇｆ／ｃｍ２です。実際に給水時はどのぐらいを指すのでしょうか？。 ボイラーの蒸気圧に勝たないと給水できませんので、その時のボイラー蒸気圧以上を指すのでしょうか？。
⑭ ： ドンキーポンプ（給水ポンプ）のグローブバルブ
ドンキーポンプ（給水ポンプ）のグローブバルブです。

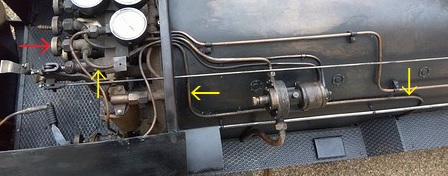

上から見た画像です。 これ（→）がドンキーポンプ（給水ポンプ）のグローブバルブです。 配管が前方非公式側に伸びています（↑ ← ↓）。
ドンキーポンプ（給水ポンプ）です。 非公式側の第３動輪付近にあります。
非公式側から見た画像です。 バルブを開けると、蒸気が← ↓ ← ↓と通って、 ドンキーポンプ（給水ポンプ）に送られます。 排気は、→を通って前方に向かっています。 一方、テンダーの水槽の水は、→ ↑ → → →（吸水管）と通って、 ドンキーポンプ（給水ポンプ）に送られています。 送り出された水は、← ↑ ← ← ←（送水管）と通って、運転室方向に向かっています。 ので、フロントデッキにある給水温め器に送られていないもようです。 と、いうことは、排気は→を通って前方に向かっていますが、 給水温め器に送られていないかもしれません。 なお、これ（↓）はドンキーポンプ（給水ポンプ）の給油器です。
⑮ ： インジェクターグローブバルブ

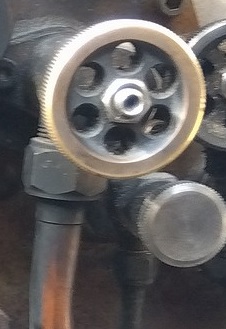

インジェクターグローブバルブです。 配管は、下方非公式側に向かっています。

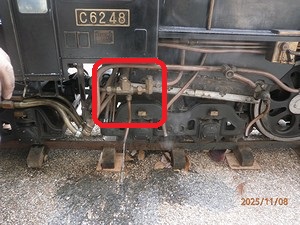

インジェクターは、 非公式側の運転室の下にあります（□）。
インジェクターです。 蒸気はここ（→）から入り、 テンダーの水槽の水は、下からではなく、横から（↓ 吸水管）入るようです。 繰出された水は → ↑ → を通ってボイラーに給水されます。 この部分（↑）は、逆止弁かもしれません。 これ（↓）は、溢れ管です。画像では水を排出しています。

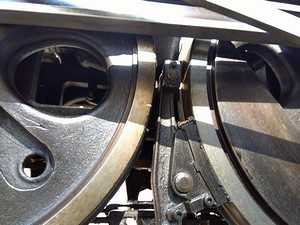

この画像は軸動ポンプがフレームの内側にあるかもしれないと思い、撮影したものです。 が、確認できませんでした。 もしかしたら、給水装置は、インジェクター、ドンキーポンプ、ハンドポンプの３つかもしれません。
